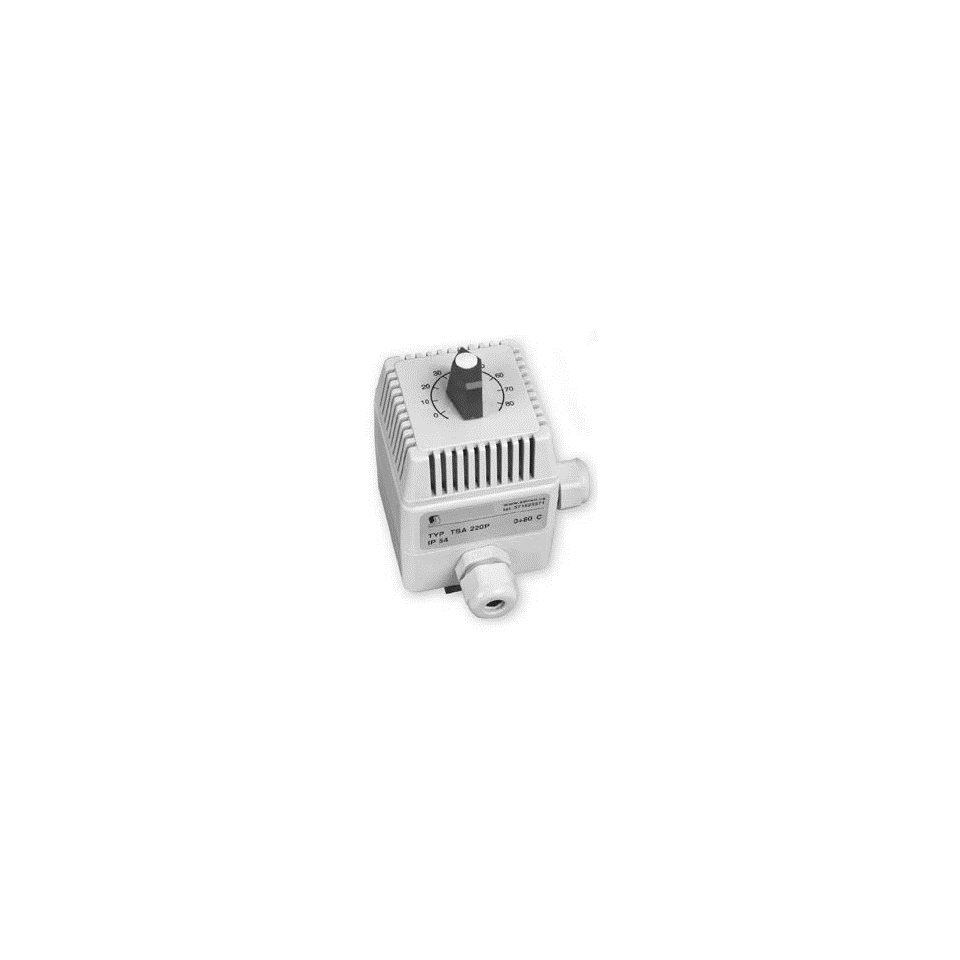

TSA TEMPERATURSCHALTER

Referenz: GTSAR

TSA TEMPERATURSCHALTER
  • TSA 220 A - um die Temperatur um den Schalter herum zu erkennen; Temperaturfühler in einem 60 mm langen Metallstab,
  • TSA 220 K - Temperatursensor in einem Metallstab zur Verwendung in Klimaanlagen oder Rohren; kommt mit einem kunststoffhalter. Als Zubehör kann mit dem Sensor eine Edelstahlwanne oder eine Metallhalterung geliefert werden,
  • TSA 220 C - der Temperatursensor im Gehäuse TG 8 mit einer Länge von 40 mm wird über ein Kabel mit einer Länge von 1 m ausgegeben (eine andere Länge des Kabels oder des Gehäuses oder ein anderer Sensortyp muss in der angegeben werden bestellen),
  • TSA 220 P - geschlossene Ausführung für Rohrleitungen, Temperaturfühler in einem metallischen Messkoffer untergebracht in einem Schutzkoffer aus SILICONE und SILAMIDE Materialien; Lieferung mit Befestigungsband (Länge 40 cm) und Kappe.

Internationales Versenden

Standard- oder Expressversand

sichere Zahlungen

Alle Zahlungen sind sicher und genehmigt.

Bestpreisgarantie

Kontaktieren Sie uns, um Ihre Zahlungsmethode festzulegen.

+ 33-(233) 611-670

Englisch - Französisch - Deutsch - Spanisch

Produktdetails zu "TSA TEMPERATURSCHALTER"

Temperaturschalter TSA sind als Zweipunktregler (EIN / AUS-Regelung) ausgeführt, die Soll- und Ist-Temperatur vergleichen und bei Erreichen des Temperatur-Sollwertes das Schalten von galvanisch getrennten Relaiskontakten ermöglichen. Die gewünschte Temperatur wird über ein Potentiometer eingestellt.

Hinsichtlich der Sensoranordnung und Verwendung von Schaltern werden folgende Bauformen unterschieden:

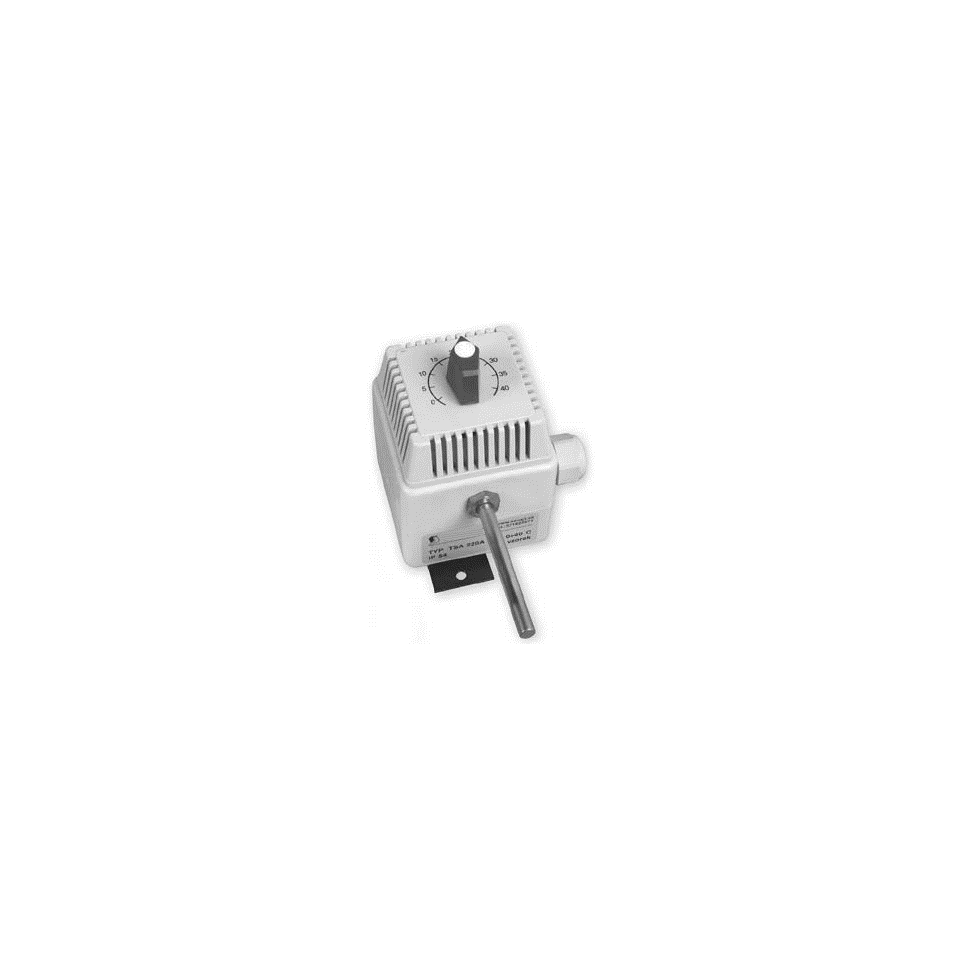

TSA 220 A - um die Temperatur um den Schalter herum zu erkennen; Temperaturfühler in einem 60 mm langen Metallstab,

TSA 220 K - Temperatursensor in einem Metallstab zur Verwendung in Klimaanlagen oder Rohren; kommt mit einem kunststoffhalter. Als Zubehör kann mit dem Sensor eine Edelstahlwanne oder eine Metallhalterung geliefert werden,

TSA 220 C - der Temperatursensor im Gehäuse TG 8 mit einer Länge von 40 mm wird über ein Kabel mit einer Länge von 1 m ausgegeben (eine andere Länge des Kabels oder des Gehäuses oder ein anderer Sensortyp muss in der angegeben werden bestellen),

TSA 220 P - geschlossene Ausführung für Rohrleitungen, Temperaturfühler in einem metallischen Messkoffer untergebracht in einem Schutzkoffer aus SILICONE und SILAMIDE Materialien; Lieferung mit Befestigungsband (Länge 40 cm) und Kappe.

Die Standard-Temperaturbereiche, in denen die gewünschte Temperatur eingestellt werden kann, sind in der Tabelle der technischen Parameter aufgeführt. Für Schalter TSA 220 A beträgt die maximal zulässige Betriebstemperatur 70 ° C, für Schalter TSA 220 P 110 ° C, für Schalter TSA 220 K, für Anwendungen über 140 ° C, eine Variante mit einem um 60 mm verlängerten Stab und einem Metall wird eine zentrale Unterstützung geboten.

Die Schalter sind für den Betrieb in einer chemisch nicht aggressiven Umgebung ausgelegt.

ACCESSOIRES

Edelstahlwanne JS 130

Metallstütze K 120

für Schaltertyp TSA 220 P kann Wärmeleitpaste bis 200 °C, 5 g . geliefert werden

Schiebeanschluss - zum Einstellen unterschiedlicher Eintauchlängen des Temperaturfühlerstabes (für Schaltertyp TSA 220K)

ERKLÄRUNG, ZERTIFIZIERUNG, KALIBRIERUNG

EU-Konformitätserklärung - gemäß Gesetz 22/1997 Slg. über die für die Produkte geltenden technischen Anforderungen in der jeweils gültigen Fassung.

Kalibrierung - Die gesamte Produktion wird einer messtechnischen Ausgangskontrolle unterzogen, die durch Vergleich mit Normalen oder mit Arbeitslehren durchgeführt wird. Die Rückverfolgbarkeit von Normalen und Arbeitskalibern ist im Sinne des §5 des Gesetzes Nr. 505/1990 über das Messwesen gewährleistet. Der Hersteller bietet die Möglichkeit, kalibrierte Sensoren im Labor von SENSIT sro (gemäß den Anforderungen von ČSN EN ISO / IEC 17025) oder in AKL zu liefern.

FRAUENE von BASE
Sensortyp
Standard-Temperatur-Einstellbereiche







Versorgungsspannung
Maximale Schaltspannung / Strom
Fehler beim Einstellen der gewünschten Temperatur
Standardhysterese
Verbindungsschalter
Empfohlener Leiterquerschnitt
Kopfmaterial
Kopfabmessungen
Temperatur um den Kopf
Stärke des Schutzes
Steckdosentyp
Masse

TSA220A
Standardstangenlänge L1
Stangendurchmesser
Stangenmaterial
Schalterbaugruppe
Maximaler Temperaturmessbereich

TSA220K
Stangenlänge L1
Stangendurchmesser
Stangenmaterial
Schalterbaugruppe
Maximaler Temperaturmessbereich

TSA220C
Standardsensortyp
Gehäusedurchmesser
Gehäuse
Netzkabel
Sensorabdeckung
Schalterbaugruppe
Maximaler Temperaturmessbereich

TSA220P
Messhülsenmaterial
Schutzhüllenmaterial
Schalterbaugruppe
Standardbandlänge
Mindestrohrdurchmesser

Von 1000/5000
-25 Um 15 ° C
0 bis 40 ° C
0 bis 80 ° C
10 bis 34 ° C
20 bis 60 ° C
40 bis 80 ° C
60 bis 140 ° C
120 bis 160 ° C
230 V / Hz 50
250 V AC / 6 A
± 0,5 ° C
2 ° C
gemäß Schaltplan
Von 0,35 bis 1,5 mm 2
LEXAN 500R
62 x 62 x 95 mm (inklusive Steuerknopf)
-25 Um 70 ° C
IP 54 gemäß ČSN EN 60 529, in der geänderten Fassung
M16x1,5
je nach Ausführung, min. 0,2 kg


60 Millimeter
6 + 0,2 mm
DIN 1.4301 Edelstahl
mit einer Metallwandhalterung
-25 Um 70 ° C


70, 120, 180, 240 mm
6 + 0,2 mm
DIN 1.4301 Edelstahl
mit einer Mittelkonsole aus Kunststoff oder Edelstahl oder einer Edelstahlspüle
-25 bis 200 °C (über 140 °C verlängerter Stab)


TG 8 - 40, Kabel 1 m
5,7 ± 0,1 mm
DIN 1.4301 Edelstahl
abgeschirmtes Silikon 2 x 0,34 mm 2
IP 67 gemäß ČSN EN 60 529, in der geänderten Fassung
mit einer Metallwandhalterung
-30 Um 200 ° C


laiton
SILIKON und SILAMID
Befestigungsband mit Kappe verwenden
40 cm
20 mm

Allgemeines

  • Referenz GTSAR
  • Name TSA TEMPERATURSCHALTER

Angehängte Dokumente

TSA-TEMPERATURSCHALTER - GTSAR-Datenblatt
Herunterladen (367.45 KB)
