Widerstandsthermometer mit eigensicherer ATEX-Schweißverbindung

Widerstandsthermometer mit eigensicherer ATEX-Schweißverbindung

Referenz GXI-TOPE409R / GXI-TOPE410R

Messbereich: -50 .. + 400 ° C (abhängig von der Kabelisolierung)
Feinchemie
Lichtenergieindustrie
Allgemeine Industriedienstleistungen
Nahrungsmittelindustrie
Installation in explosionsgefährdeten Bereichen:
Gase, Dämpfe, Nebel (G): Zone 0, 1, 2
Staub (D): Zone 20, 21, 22
Minen: M1

Modell ^*

Sensorart ^*

Durchmesser ^*

Rohrlänge ^*

Kabellänge ^*

Kabelisolierung ^*

Toleranzklasse ^*

Anzahl der Themen ^*

Produktmerkmale Widerstandsthermometer mit eigensicherer ATEX-Schweißverbindung

Charakteristik

Einfache oder doppelte RTD:
Pt100, Pt500, Pt1000 gemäß PN-EN 60751
Ni100, Ni1000 nach DIN 43760
Cu50, Cu53 gemäß GOST 6651-94
Edelstahl AISI321 / 1.4541 oder AISI316L / 1.4404, AISI316Ti / 1.4571 auf Anfrage
Prozessverbindung mit Gewinde

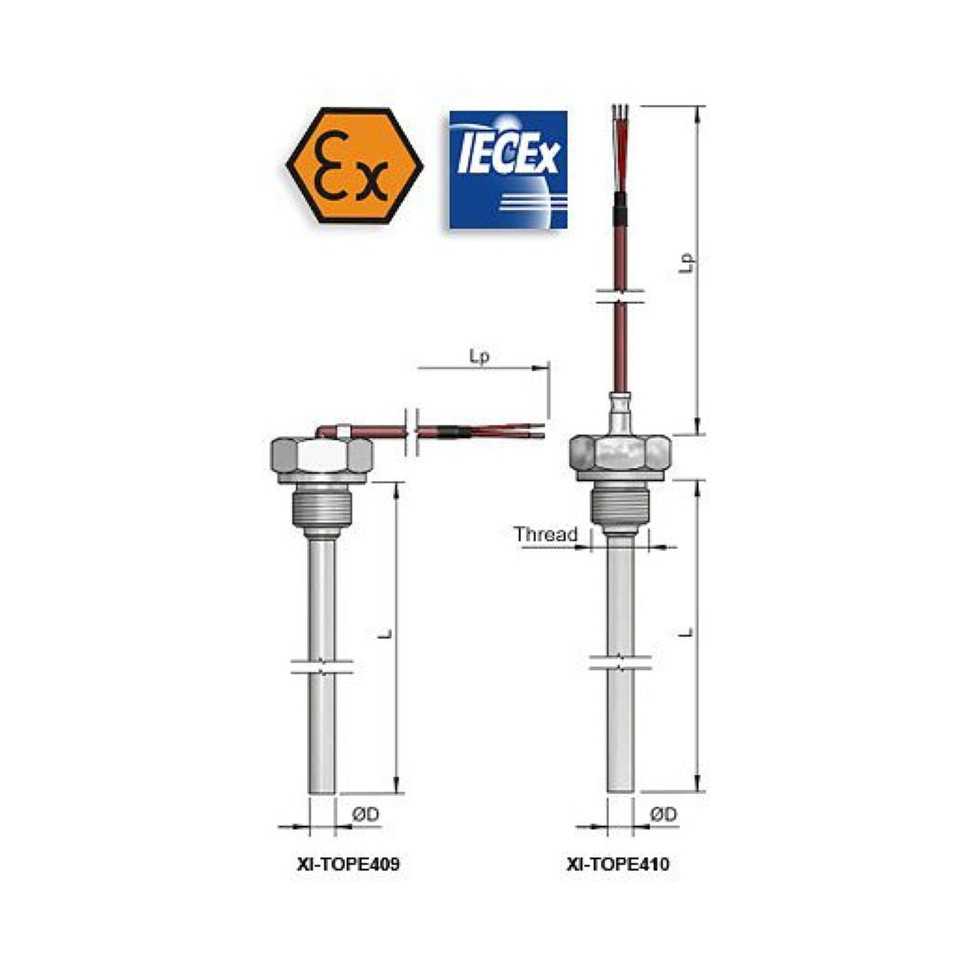

Bauart: gerade oder abgewinkelt

Temperaturunterschied

Der Temperaturbereich des Sensors hängt von der Isolierung des Verbindungskabels ab.

Temperaturunterschied	Mögliche Durchmesser des Schutzrohres	Kabelisolierung
-10 .. + 105 ° C.	Ø5, Ø6, Ø8 mm	PVC
-50 .. + 180 ° C.	Ø4, Ø5, Ø6, Ø8mm	Silikon
-50 .. + 260 ° C.	Ø3, Ø4, Ø5, Ø6, Ø8mm	teflon® PFA
-50 .. + 400 ° C.	Ø5, Ø6, Ø8 mm	Fiberglas

Beschreibung

Widerstandsthermometer dieser Serie können direkt in den Prozess eingeschraubt werden, hauptsächlich in Behälter und Rohrleitungen. Diese Thermometer sind für flüssige und gasförmige Medien unter mäßiger mechanischer Belastung und unter normalen chemischen Bedingungen geeignet.

Bauhandwerk

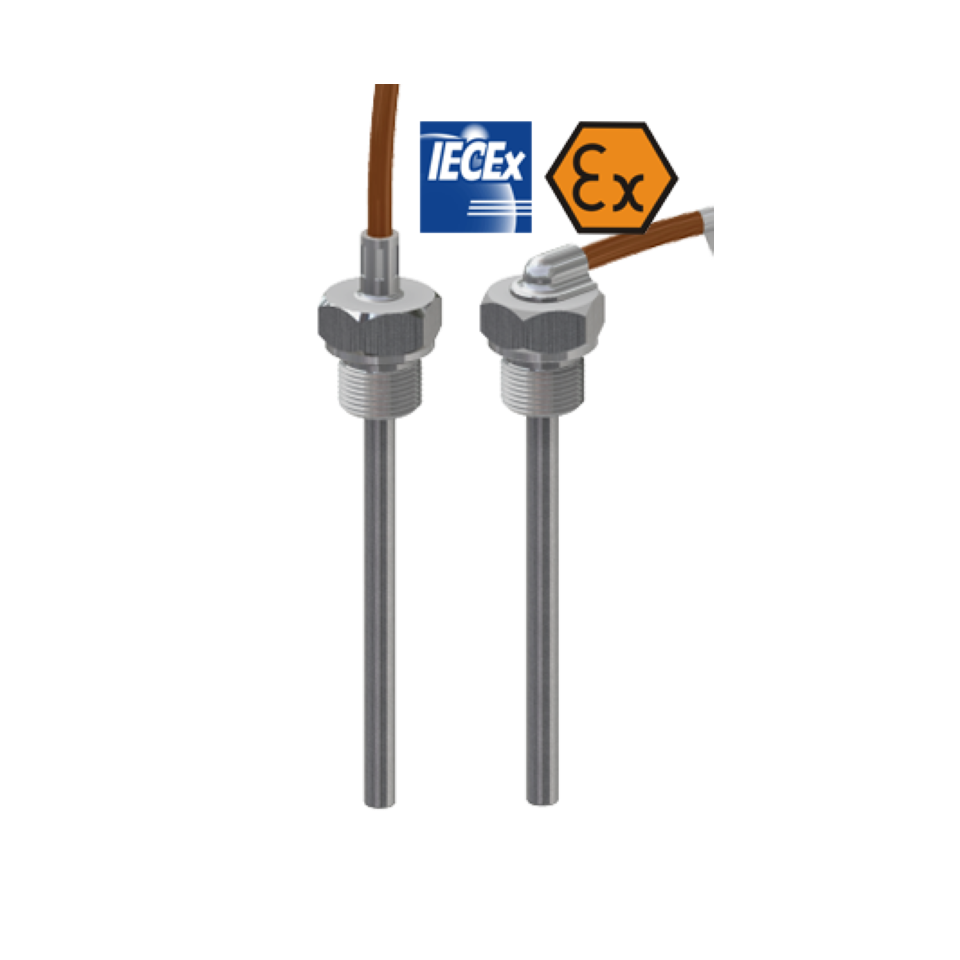

Der Sensor besteht aus einem Temperaturwiderstand, einem Schutzrohr mit Gewindeanschluss und einem Kabel.

Einstecklänge, Prozessanschluss, Bauart, Anzahl der Sensoren, Genauigkeit, Kabelisolation und Anschlussart können für die jeweilige Anwendung individuell ausgewählt werden.

Andere Versionen

Dieses Datenblatt ist nur ein kleiner Teil unseres Programms zur Versorgung mit Kabelwiderstandsthermometern. Auf Kundenwunsch können auch andere Versionen geliefert werden.

	PVC / Mantel: PVC	-10 .. + 105 ° C.
	Silikon / Hülle: Silikon	-50 .. + 180 ° C.
	Teflon FEP / Hülle: Silikon	-50 .. + 180 ° C.
	Teflon FEP / Hülle: Silikon / Geflecht: Kupfer	-50 .. + 180 ° C.
	Teflon PFA / Hülle: Teflon PFA	-50 .. + 260 ° C.
	Teflon PFA / Geflecht: Edelstahl	-50 .. + 260 ° C.
	Teflon PFA / Hülle: Teflon PFA / Geflecht: Kupfer	-50 .. + 260 ° C.
	Fiberglas / Mantel: Fiberglas / Geflecht: Edelstahl	-50 .. + 500 ° C.
