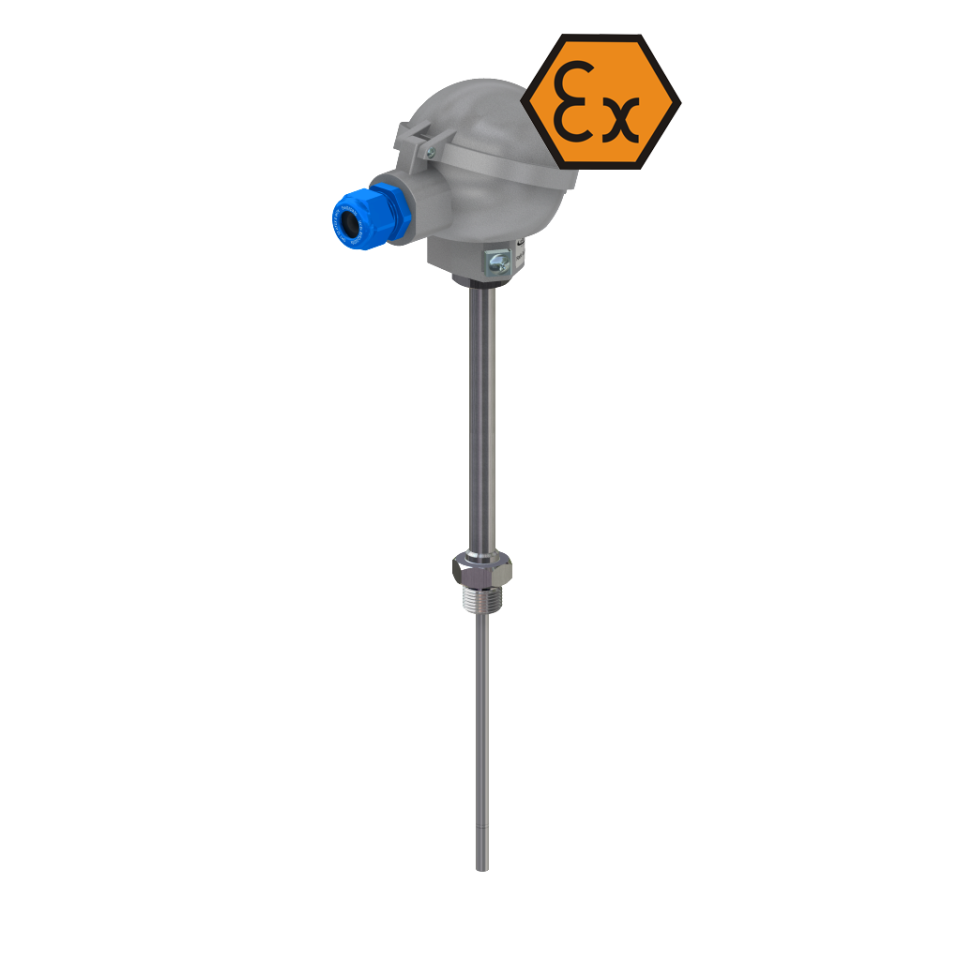

Anschlusskopf-Thermoelement mit schneller Reaktionszeit - ATEX eigensicher

Referenz GXI-TTWSR / GXI-APTTWSR

Lieferung in 3 bis 5 Wochen
  • Auslegungstemperaturbereich: -40 .. + 800 ° C.
  • Besonders geeignet für Dampf- und Gasanwendungen
    mit hohen Prozessdrücken und Temperaturen
  • Installation in explosionsgefährdeten Bereichen:
    Gase, Dämpfe, Nebel (G): Zone 0, 1, 2
    Staub (D): Zone 20, 21, 22
    Minen: M1

Produktmerkmale Anschlusskopf-Thermoelement mit schneller Reaktionszeit - ATEX eigensicher

Charakteristik

  • Einzel- und Doppel-TC
  • Austauschbarer mineralisolierter Messeinsatz
  • Installation in einem externen Schutzrohr
  • ATEX-Kabelverschraubung I M1, II GD, IP65 (Kabeldurchmesser Ø5..10mm)
  • Ausgangssignal: TC oder 4..20 mA (Option)


Beschreibung

Der Sensor besteht aus einem austauschbaren Messeinsatz, einem Kühlhals und einem Aluminium-Anschlusskopf, an dem ein Temperaturmessumformer mit einem 4-20 mA / HART®- oder Profibus-Ausgangssignal ®PA montiert werden kann.

Der Messeinsatz ist der austauschbare Teil des gesamten Sensors, wodurch Zeit und Kosten für die Wartung des im Objekt installierten Messgeräts reduziert werden. Die federbelastete Befestigung des Messeinsatzes sorgt für einen perfekten Druck am Boden des Schutzrohrs, verkürzt die Reaktionszeit auf Temperaturänderungen, erhöht die Genauigkeit der Messung und reduziert natürliche Schwingungen, wodurch mechanische und elektrische Fehler vermieden werden.

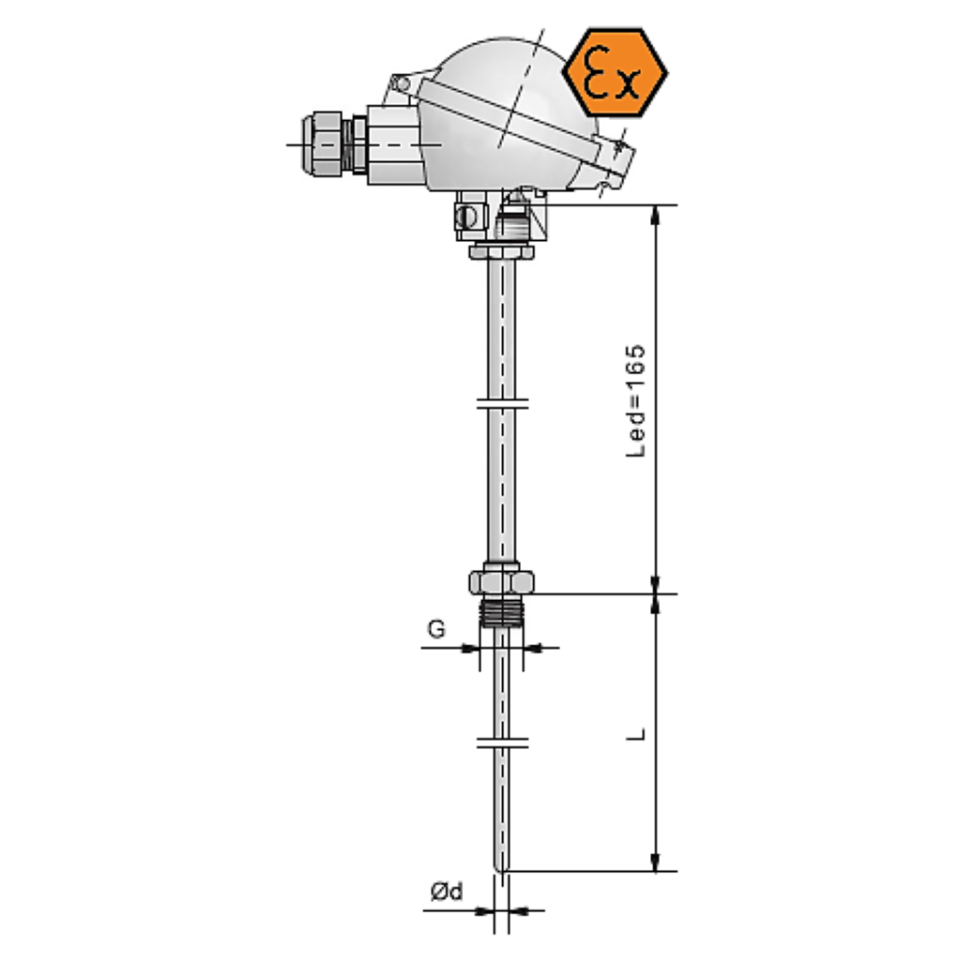

Die Einstecklänge, der Durchmesser des Messeinsatzes, der Anschlusskopf sowie Art und Anzahl der Sensoren und die Genauigkeit können für die jeweilige Anwendung individuell ausgewählt werden.

Temperaturmessumformer (Option)

Der Messumformer ist im Sensoranschlusskopf montiert: direkt am Messeinsatz oder in der Kappe
Oberseite des Kopfes.

Die zweite Methode ist vorteilhaft, da damit die Standardmessunterstützung schnell geändert werden kann, ohne dass der Sender zerlegt werden muss. Dies bedeutet weniger Zeit und Kosten für die Wartung des Sensors und den Schutz der Kabel vor möglichen Beschädigungen. Montage von zwei Sendern im Anschlusskopf auf Anfrage.

Geben Sie G1 ein Aluminium, Kabelverschraubung Exe M20x1,5, IP68
Geben Sie G2 ein Aluminium, Kabelverschraubung Exe M20x1,5, IP68
Geben Sie G5 ein Aluminium, 2 x Exe M20x1,5 Kabelverschraubung, IP68
Geben Sie G6 ein Aluminium, 2 x Exe M20x1,5 Kabelverschraubung, IP68
