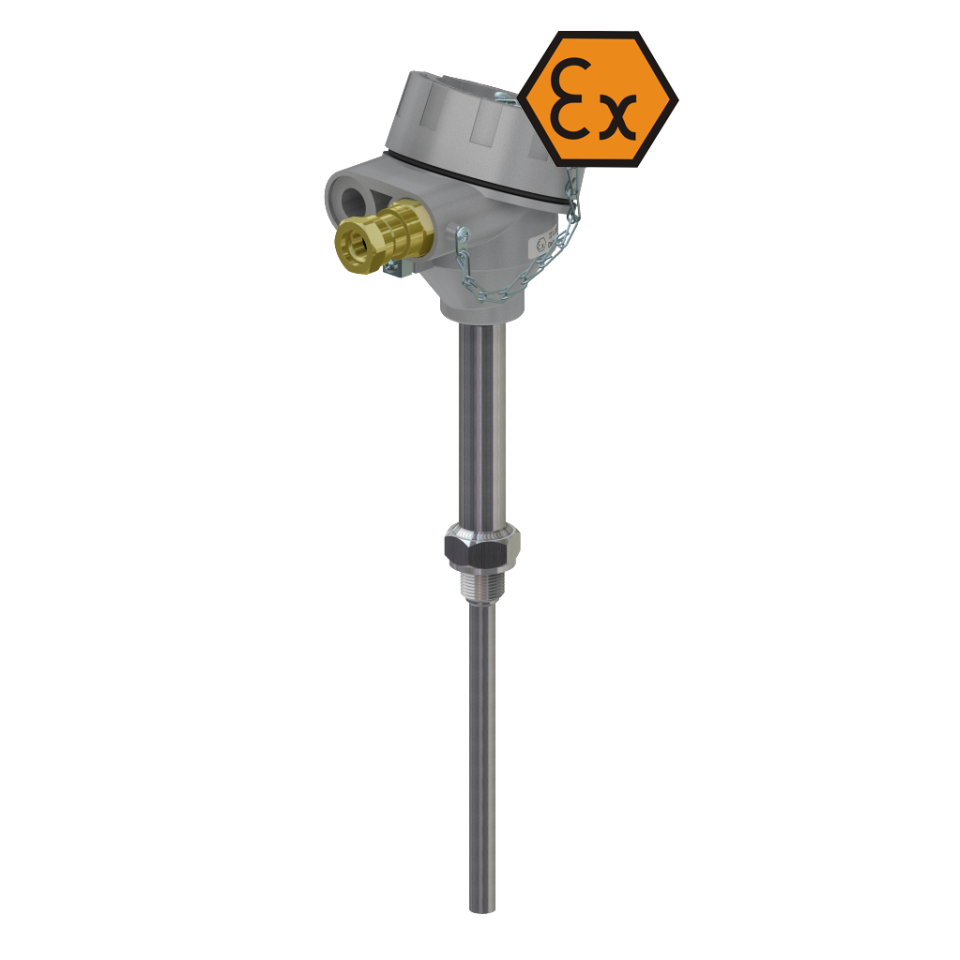

Thermoelement mit Anschlusskopf mit Verschraubung - ATEX explosionsgeschützt

Referenz GXD-TTGR / GXD-APTTGR

  • Auslegungstemperaturbereich: -40 .. + 800 ° C.
  • Technologische Prozessanlagen in allen Branchen
  • Installation in explosionsgefährdeten Bereichen:
    Gase, Dämpfe, Nebel (G): Zone 0, 1, 2
    Staub (D): Zone 20, 21, 22
    Minen: M2

Produktmerkmale Thermoelement mit Anschlusskopf mit Verschraubung - ATEX explosionsgeschützt

Charakteristik

  • Einzel- und Doppel-TC
  • Austauschbarer mineralisolierter Messeinsatz
  • Prozessanschluss an Schutzrohr angeschweißt
  • Schutzrohrdurchmesser: Ø10, Ø11, Ø12, Ø15 mm
  • Schutzrohrmaterial: Edelstahl 1.4541 (AISI321) oder anderes
  • ATEX-Kabelverschraubung I M2, II GD, IP65 (Kabeldurchmesser Ø5..10mm)
  • Ausgangssignal: TC oder 4..20 mA (Option)


Montageanleitungen

Signierte Sensoren ex.jpg II 1/2G IIC T6 ÷ T5 Ga/Gb  et ex.jpg II 1/2D Ex ta/tb IIIC TX Da/Db  wurden für die Temperaturmessung in allen Gas-, Flüssigkeits-, Nebel- und Staubexplosionszonen entwickelt. In Zone 0 oder 20 kann nur ein Schutzrohr sein. Der Verbindungskopf darf sich nur in den Zonen 1 (21) oder 2 (22) befinden. Die Grenze zwischen den Zonen ist die Gewindeverbindung.

Die Sensoren ex.jpg II 2G IIC Tx Gb und ex.jpg II 2D Ex tb IIIC TX Db wurden für die Temperaturmessung in Zone 1 (21) und 2 (22) entwickelt.

Beschreibung

Die Thermoelementthermometer dieser Serie können direkt in den Prozess eingeschraubt werden, hauptsächlich in Behälter und Rohrleitungen. Diese Thermometer sind für flüssige und gasförmige Medien unter mäßiger mechanischer Belastung und unter normalen chemischen Bedingungen geeignet.

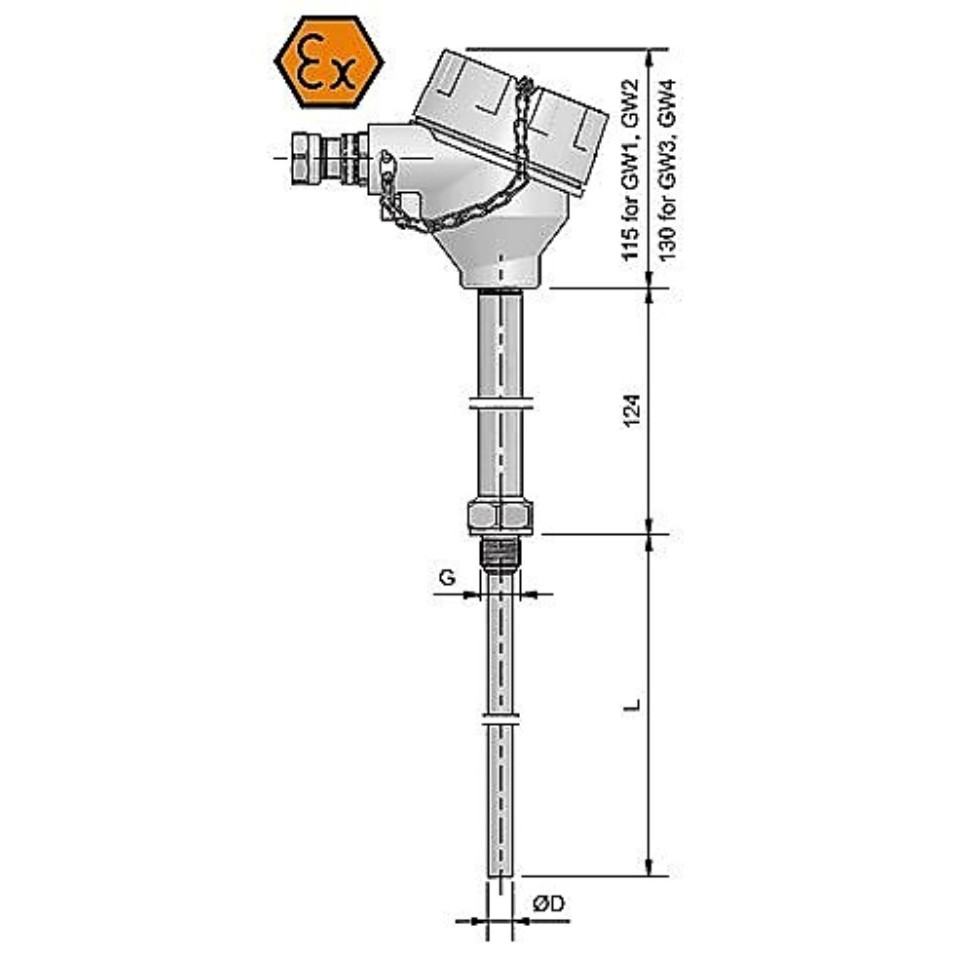

Konstruktion

Der Sensor besteht aus einem austauschbaren Messeinsatz, einem externen Schutzrohr (Schutzrohr) mit Hals und einem Aluminiumverbindungskopf, an dem ein Temperaturmessumformer mit einem Ausgangssignal von 4 bis 20 mA / HART® oder Profibus®PA montiert werden kann.

Der Messeinsatz ist der austauschbare Teil des gesamten Sensors, wodurch Zeit und Kosten für die Wartung des im Objekt installierten Messgeräts reduziert werden. Die federbelastete Befestigung des Messeinsatzes sorgt für einen perfekten Druck am Boden des Schutzrohrs, verkürzt die Reaktionszeit auf Temperaturänderungen, erhöht die Genauigkeit der Messung und reduziert natürliche Schwingungen, wodurch mechanische und elektrische Fehler vermieden werden.

Einstecklänge, Prozessanschluss, Schutzrohrdesign, Anschlusskopf sowie Art und Anzahl der Sensoren und Genauigkeit können für die jeweilige Anwendung individuell ausgewählt werden.

Temperaturmessumformer (Option)

Der Messumformer ist im Sensoranschlusskopf direkt am Messeinsatz montiert.



Geben Sie GW1 ein Aluminium, Kabelverschraubung M20x1,5
Geben Sie GW2 ein Aluminium, 2 x Kabelverschraubung M20x1,5
Geben Sie GW3 ein Aluminium, Kabelverschraubung M20x1,5, mit Fenster für lokale LED-Anzeige (LPI-02)
Geben Sie GW4 ein Aluminium, 2 x Kabelverschraubung M20x1,5, mit Fenster für lokale LED-Anzeige (LPI-02)
Typ S1 Edelstahl, Kabelverschraubung M20x1,5
Typ S2 Edelstahl, 2 x Kabelverschraubung M20x1,5
