TEMPERATURSENSOR MIT STANGE UND KUNSTSTOFFKOPF MIT RS 485 AUSGANG KSD 122

TEMPERATURSENSOR MIT STANGE UND KUNSTSTOFFKOPF MIT RS 485 AUSGANG KSD 122

Referenz GKSD122R

Sensortyp

(K - mit Stecker) KSD 122

KSD 122K

RS 485 / MODBUS RTU-Ausgangssignal

Messbereich *) -50 bis 150 ° C.

Elektronikgenauigkeit ± 0,2 ° C.

Typ / Genauigkeit des empfindlichen Elements Pt 1000 / ± (0,3 ° C + 0,0005 | t |)

Versorgungsspannung (U) 15 bis 30 V DC

Nennversorgungsspannung (Un) 24 V DC

Maximaler Stromverbrauch / Strom: 500 mW

typisch: 300 mW

Schutzindex IP 65 gemäß EN 60529 in der jeweils gültigen Fassung

Reaktionszeit τ0,5 <9 s (0,2 m / s-1 in fließendem Wasser)

Standardstangenlängen 70, 120, 180, 240 mm

Standardschaftdurchmesser 6 ± 0,2 mm

Stangenmaterial Edelstahl DIN 1.4301

Druckfestigkeit

(Aufprall auf den Stab mit der Flüssigkeit) PN 25 (ohne Schutzrohr) / PN 63 (mit Schutzrohr)

Isolationswiderstand> 200 MOhm bei 500 V / DC, 25 ° C ± 3 ° C; Luftfeuchtigkeit <85%

Anschlusskopfabmessungen 70 × 63 × 34 mm

LEXAN-Anschlusskopfmaterial (gemäß EN 45545-2)

Steckertyp im Kopf

(für Sensoren mit Stecker) RSFM4 - M12- Lumberg

Empfohlener Drahtabschnitt

(für Sensoren mit Kabelverschraubung) 0,14 bis 1 mm2

Arbeitsbedingungen Umgebungstemperatur: -40 bis 80 ° C.

relative Luftfeuchtigkeit: max. 100%

Atmosphärendruck: 70 bis 107 kPa

Gewicht

Mindest. 170 Gramm

*) Der Messfehler des Temperatursensors KSD 122A hängt von der Durchflussmenge und der Versorgungsspannung ab (Methodenfehler) und kann zwischen -1,0 und 1,5 ° C liegen.

Tests

Stoß- und Vibrationstests

Kategorie 1, Klasse B nach EN 61373

Elektromagnetische Verträglichkeit nach EN 50121-3-2

Isolationstest 1,5 kVDC für 1 Minute gemäß EN 50155

Feuerwiderstand

gemäß EN 45545 (möglich gemäß NFPA 130)

Produktmerkmale TEMPERATURSENSOR MIT STANGE UND KUNSTSTOFFKOPF MIT RS 485 AUSGANG KSD 122

Dieser Temperatursensor KSD 122 mit Kunststoffstab und Kopf mit digitalem Ausgang RS 485 / MODBUS RTU dient zur Messung der Temperatur flüssiger oder gasförmiger Substanzen. Im Anwendungsbereich von Schienenfahrzeugen wird damit beispielsweise die Temperatur der Außenluft unter dem Fahrzeugboden gemessen. Hierzu ist der Sensor mit einer Stange mit hoher mechanischer Beständigkeit ausgestattet.

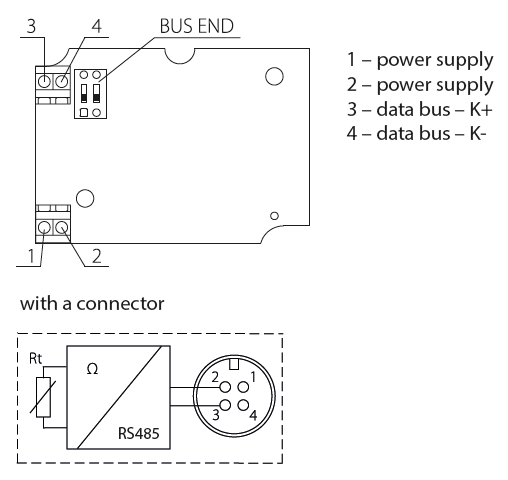

Die Sensoren bestehen aus einem Kunststoffkopf und einem Metallgehäuse, in dem das empfindliche Element zur Temperaturmessung (Sensor) platziert ist. Im Kopf befindet sich ein Klemmenblock mit einem Wandler, an den ein Stromkabel für die Stromversorgung des Sensors und das digitale Sensorsignal je nach Sensortyp über eine Tülle oder einen Stecker angeschlossen ist.

KSD 122, KSD 122K - MODBUS / RTU-Kommunikationsprotokoll, Kommunikation über RS485-Bus

Der Einsatzbereich der Sensoren ist in der Tabelle der technischen Parameter für die verschiedenen Versionen der Sensoren definiert. Die Sensoren erfüllen den Schutzindex IP 65 gemäß der geänderten Norm EN 60529.

Die Sensoren sind für den Betrieb in einer chemisch nicht aggressiven Umgebung ausgelegt. Die Verwendung sollte entsprechend der Temperatur und der chemischen Beständigkeit des Sensorkopfs ausgewählt werden.

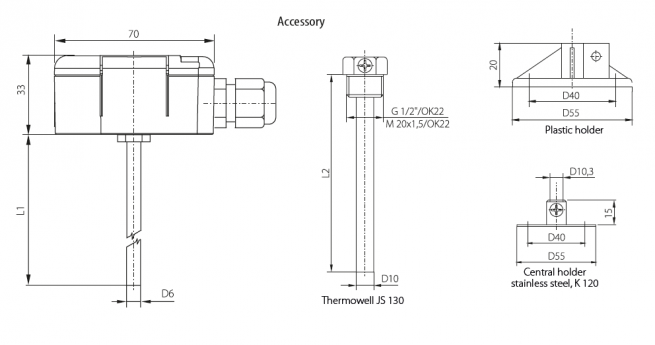

ZUBEHÖR

Kunststoffhalter (im Lieferumfang enthalten)

Schutzrohr aus Edelstahl JS 130

Metallstütze K 120

CONEC-Anschlussstecker 43-00092

Verbindungskabel mit geradem RKT-Stecker oder abgewinkeltem RKWT-Stecker

Montage mit einer Zange oder mit Schneidringen - zum Einstellen unterschiedlicher Tauchlängen der Temperatursensorstange

PRÜFUNGEN, ERKLÄRUNG, KALIBRIERUNGEN

Typprüfungen werden von einer benannten Stelle gemäß der geänderten Norm EN 50155 durchgeführt. Eisenbahnanwendungen - Elektronische Ausrüstung für Fahrzeuge, Art. 12.2.9, 12.2.11

- Elektromagnetische Verträglichkeit gemäß EN 50121-3-2 in der jeweils gültigen Fassung

- Isolationsprüfung nach EN 50155 in der jeweils gültigen Fassung

- Stoß- und Vibrationsprüfungen gemäß EN 61373 in der jeweils gültigen Fassung

Das Produkt erfüllt die Parameter gemäß EN 45545-2 in der jeweils gültigen Fassung, Brandschutz von Schienenfahrzeugen - Teil 2: Anforderungen an das Brandverhalten von Werkstoffen und Bauteilen. Kann mit Materialien geliefert werden, die dem Brandschutzstandard NFPA 130 in der jeweils gültigen Fassung entsprechen.
